Endanleg leiðbeining um 1325 staðlaða CNC-sniðilinn: Nákvæmar tilgreiningar, eiginleikar og uppsetningar

Apr 24, 2026

Þegar fjármagn er lagt í iðnaðarlega CNC-tæki er mikilvægt að skilja tiltekna uppsetningu til þess að tryggja að tækin uppfylli framleiðslukröfur þínar. 1325 staðlaði CNC-sniðilinn er mjög fjölhæfur og sterkur véltæki sem hannað var fyrir nákvæma ríðun, skurð og fræsingu á ýmsum efnum.

Hér fyrir neðan er nákvæm skýring á uppbyggingu vélarinnar, ásamt lýsingu á hreyfikerfi, snúðategundum og stjórnunarforriti til að hjálpa þér að velja besta möguleika fyrir framleiðslusvæðið þitt.

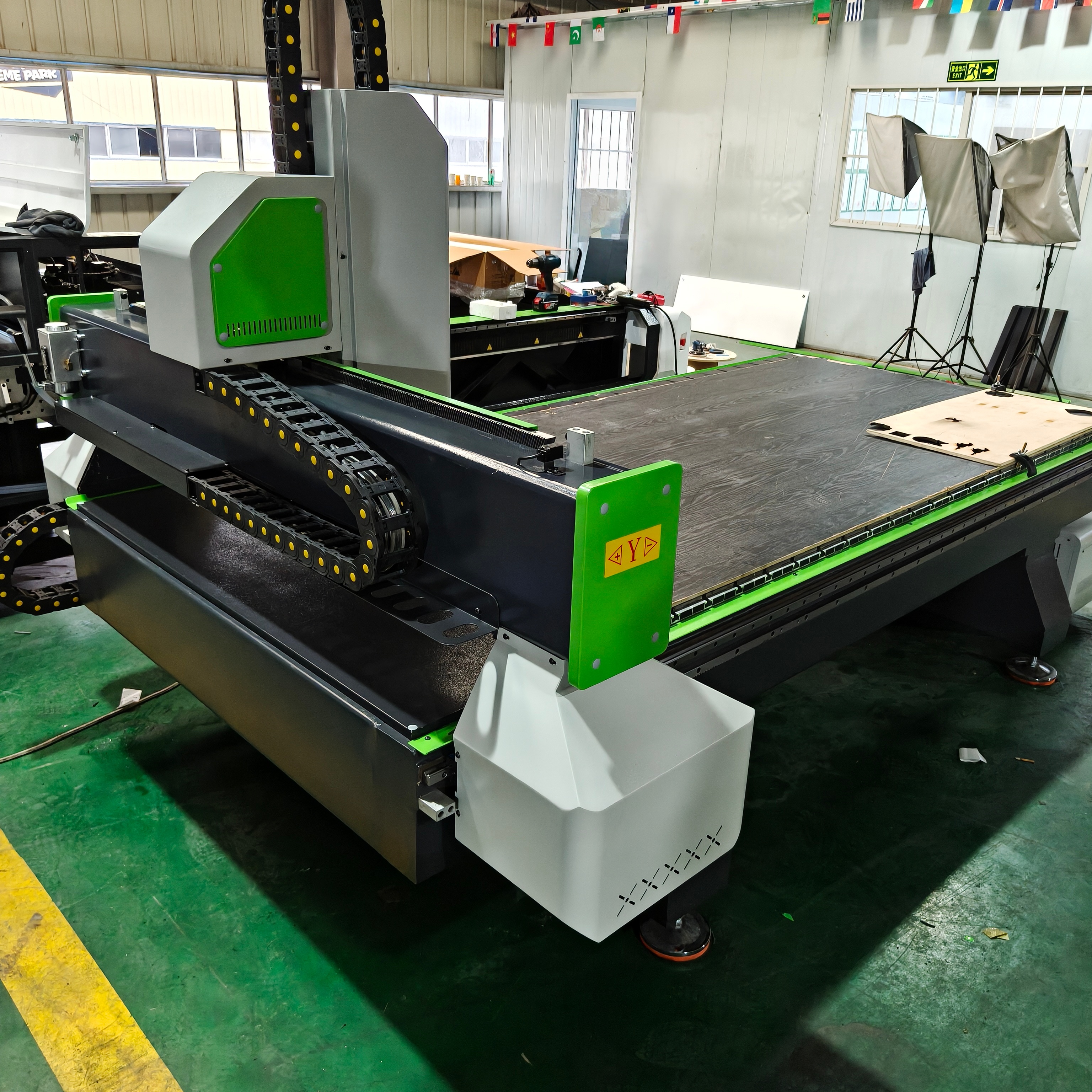

1. Málin og uppbyggingarstöðugleiki vélarinnar

Sterk grunnur er lykillinn að nákvæmri CNC-sníðun.

Vinnumörk: Vélina býður upp á rúmlega vinnaflatarmál af 1300 × 2500 mm. .

Almenna stærðir: Heildarútvarpsmál tæknisins eru 3122 *2060*1596mm

Þyngdveik bygging á vélborði: Vélborðið er smíðað með þéttum ferhyrninga-rörum sem eru sveifð saman . Þetta tryggir hámarksstífleika og krefur viðskipta við skjálftu í hraðvirku rekstri.

Hönnun fyrir auðveldar flutningsaðstæður: Til að minnka flutningsrúmmál verulega og gera uppsetningu í framleiðsluverkstæði auðveldari eru styttir staurar fullkomlega aftökuðir . Auk þess er rafræn stýriboxin hönnuð sem ytri hluti og er einnig fullkomlega aftökuð .

2. Áframhlaup- og rafmagnshreyfikerfi

Til að breyta hugbúnaðarhönnunum í óvirkja líkamlega vörur notar 1325 CNC-sníðillinn háþrýstis margása ásferðarkerfi.

Stýring á X- og Y-ás: Bæði X-ásinn og Y-ásinn nota háhraða tannhjólaásskerfis kerfi .

Stýring á Z-ás: Til nákvæmrar lóðréttar dýpkingar og lyftu er Z-ásinn búinn kúluskrufuásskerfi .

Stýring á rafmagnshreyfli og hraðamætir: Vélin notar mjög árangursríka samsetningu af rafmagnshreyfli og hraðamæti , ásamt sérstakri samsetningu af rafmagnshreyfli og gearbox til að tryggja jafna afhendingu á snúningstorgi .

Öryggisviðbót fyrir Z-ás: Auk þess er Z-ásinn búinn sérstökum rafbúnaðarbremsum þessi mikilvæga öryggisafurð tryggir að þungur snúður dettur ekki skyndilega niður og skemmir efnið eða tólðið þegar vélin er slökkuð.

3. Uppsetning á snúðumotorum

Við skiljum að mismunandi efni krefjast mismunandi kælisvegis og afls. Módelið 1325 býður upp á fjölbreytilega sérsníðingu á snúðum:

Vatnskældir snúðar: Íhugaðir fyrir samfellda, langtíma notkun eru vatnskældir snúðar í mörgum aflstigum: 1,5 kW, 2,2 kW, 3,0 kW, 3,2 kW, 3,7 kW og 4,5 kW . Þeir eru samhæfdir við bæði 220 V og 380 V rafmagnsveitur . Þegar valið er vatnskælt kerfi fylgir vélin með innbyggðum vatnskælari af gerðinni 3200 .

Loftkældir snúðar: Fyrir verksmiðjur í köldum loftslagsvæðum eða þær sem leita að viðhaldslaust kælislausn, eru loftkældir snúðar tiltækir . Þeir eru tilboðið í hærra aflstigum, meðal annars 2,2 kW, 3,5 kW, 4,5 kW og 6,6 kW , og styður einnig bæði 220 V og 380 V uppsetningar .

4. Valmöguleikar á vinnuborði fyrir fastgreiðslu á efni

Að festa vinnuhlutinn er nauðsynlegt til að ná nákvæmum fræsingu. Tækið er hægt að stilla með tveimur helstu borðategundum:

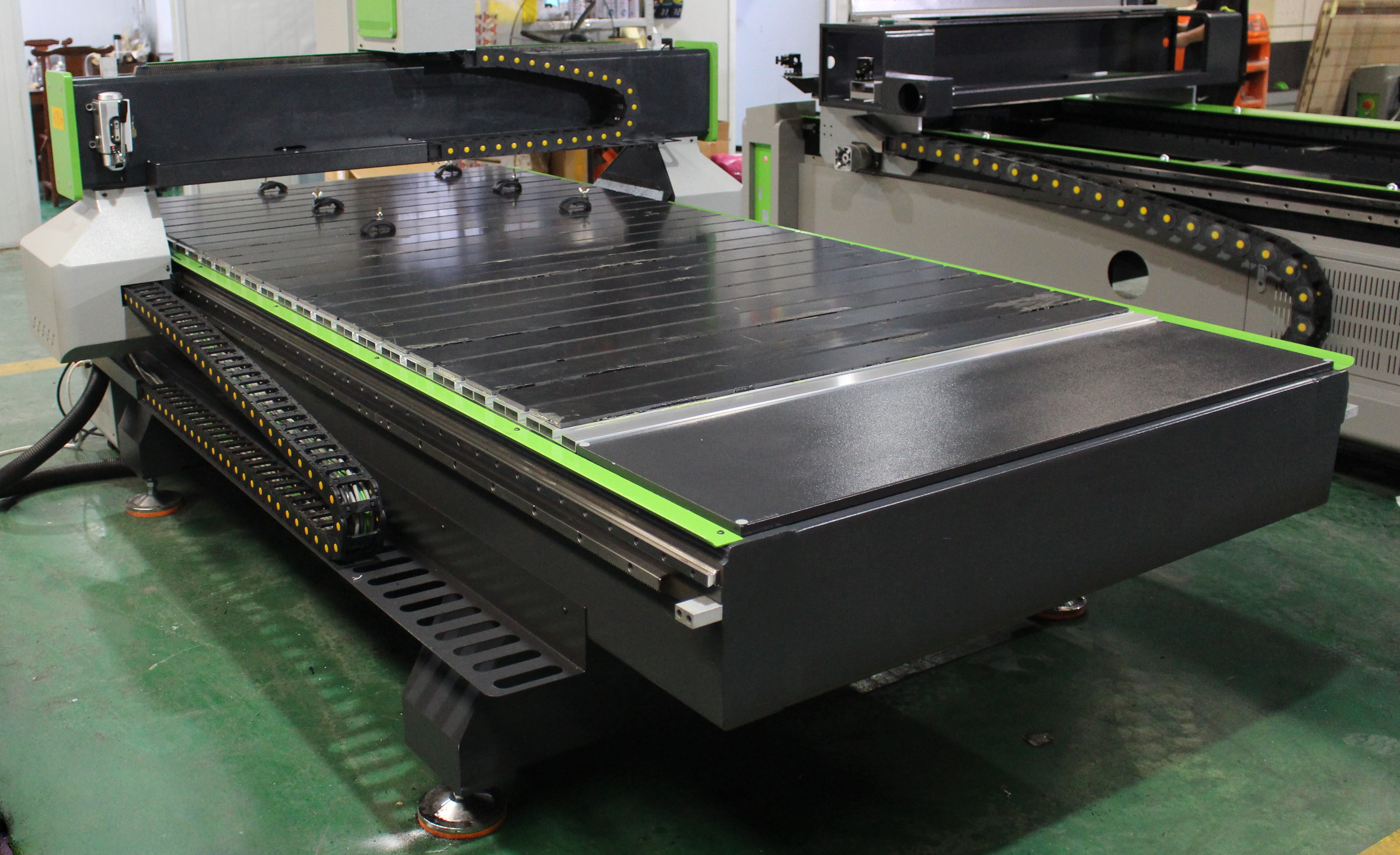

Alúminíumprofílbord: Þetta er staðlað, áreiðanlegt uppsetning með alúminíumprofílbordi . Það notar T-gönguspenntur til að festa efnið líkamlega, sem gerir það í fyrsta sæti fyrir þungar viður og þykkar akrylplötur .

Sugborð með vöku: Fyrir hröða inn- og útsetningu á efni er möguleiki á sugborði með vöku sem valkostur . Þessi kerfi notar öfluga sögu til að halda flatum plötum niðri, sem bætir mikið á árangri við framleiðslu pönnufurneyra

5. Iðnaðarstýrikerfi

Notandaviðmót er það sem tengir rekjanda þinn við vélinna. Við bjóðum upp á tvær greinar stýrsluskerfis eftir því hvaða fyrirhugaðar kostnaðar- og rekstrarforsendur þú hefur:

RichAuto A11 kerfi (mjög mælt með): Þessi vélar eru aðallega útbúin með Ruizhi Tianhong (RichAuto) A11 stýrsluskerfinu . Þetta dýrri valkostur styður fullkomna ótengda rekstur , þ.e.a.s. engin sérstök tölvuþarf er nauðsynleg hjá vélinni. Rekjendur geta stýrt rótarvélunni beint með handhaldnum DSP-stýri , sem hefur notavænt tvímállegt viðmót á ensku og kínversku .
Weihong kerfi (búgettkostur): Fyrir kaupendur sem einungis hugsa um upphafskostnað er piratað Weihong kerfi tiltækt sem ódýrt valkostur . Hins vegar athugið að það krefst stöðugt fysiskrar tengingar við tölvu og notar eldri Windows XP stýrikerfið til að virka .

6. Fullt samhæfni við CNC-verkfæri

Raunverulega fjölbreytileiki 1325 CNC-sníðvélanna liggur í því að hún getur notað mjög mikla fjölbreytileika af sniðvélum til að ná ólíkum umskurðum, skákaðum brúnunum og holuunum. Vélin er fullkomlega samhæf við venjuleg iðnaðarverkfæri, meðal annars:
