Guía definitiva sobre la fresa CNC estándar de 1325: especificaciones, características y configuraciones integrales

Al invertir en maquinaria CNC industrial, comprender las configuraciones específicas es fundamental para garantizar que el equipo satisfaga sus necesidades de producción.

A continuación se presenta un análisis detallado de la ingeniería estructural de la máquina, su mecanismo de transmisión, las variedades de husillos y el software de control, con el fin de ayudarle a tomar la mejor decisión para su planta de fabricación.

1. Dimensiones de la máquina e integridad estructural

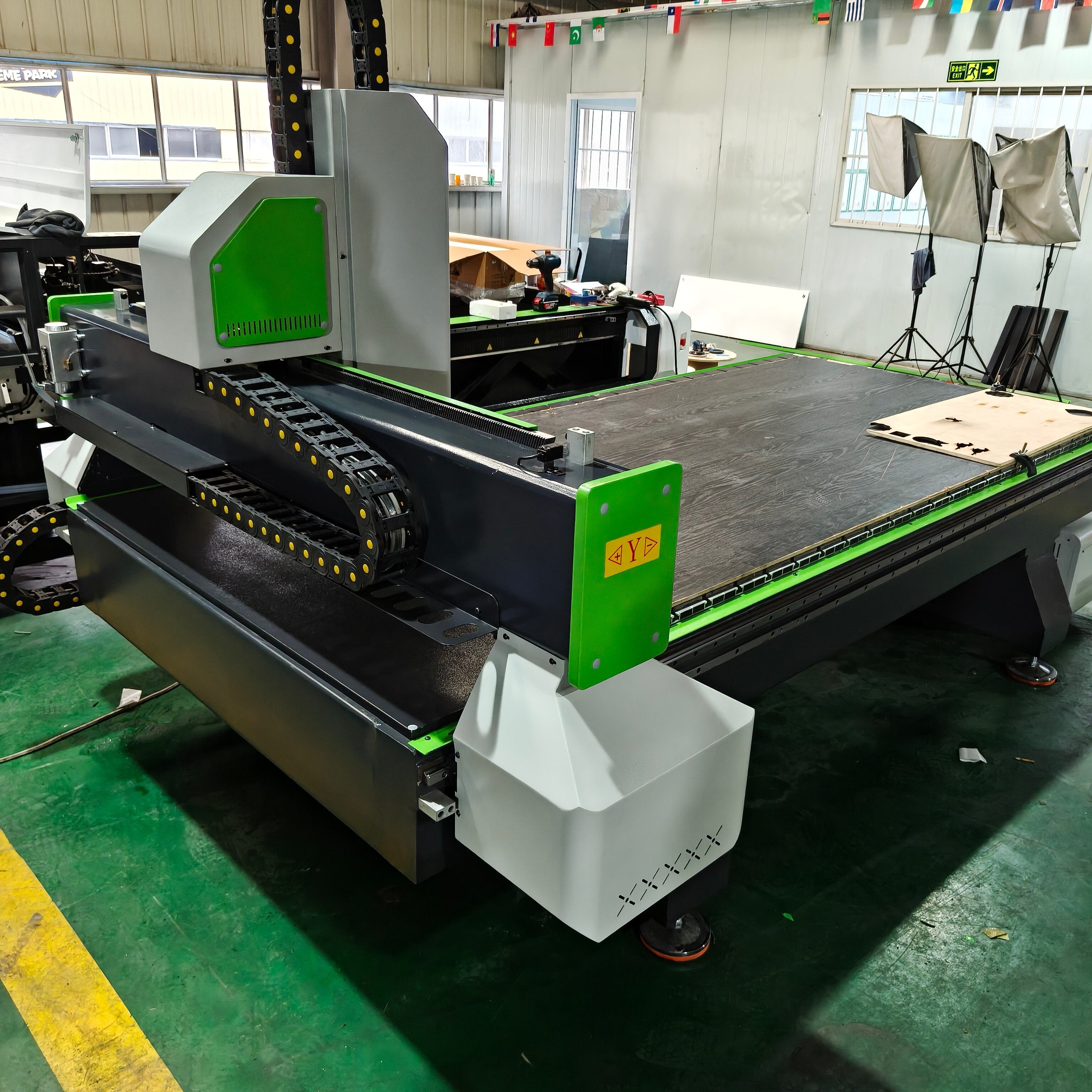

Una base sólida es clave para lograr una fresadora CNC de precisión. Esta máquina está diseñada para manejar con facilidad láminas de material estándar de 4 x 8 pies.

• Área de trabajo: La máquina ofrece un amplio área de procesamiento de 1300 × 2500 mm .

• Dimensiones generales: La huella física total del equipo mide 3122 *2060*1596mmm

• Construcción reforzada del bastidor: El bastidor de la máquina está construido mediante soldadura de tubos cuadrados robustos . Esto garantiza una rigidez máxima, evitando vibraciones durante operaciones a alta velocidad.

• Diseño favorable para la logística: Para reducir significativamente los volúmenes de envío y facilitar la instalación en fábrica, las patas de soporte son completamente desmontables . Además, la caja de control eléctrico está diseñada para ubicarse externamente y también es totalmente desmontable .

2. Sistemas avanzados de transmisión y motor

Para traducir diseños de software en productos físicos impecables, la fresadora CNC modelo 1325 emplea una configuración de transmisión multieje de alta precisión.

• Accionamiento de los ejes X e Y: Tanto el eje X como el eje Y utilizan un sistema de transmisión por cremallera de alta velocidad .

• Accionamiento del eje Z: Para un descenso y elevación verticales precisos, el eje Z está equipado con una transmisión por tornillo de bolas .

• Configuración de motor y reductor: La máquina utiliza una combinación altamente eficiente de motor y reductor , junto con una combinación dedicada de motor y caja de engranajes para garantizar una entrega suave del par .

• Función de seguridad del eje Z: Crucialmente, el eje Z está equipado con un motor-freno especializado . Esta función de seguridad vital garantiza que el pesado husillo no caiga bruscamente y dañe el material ni la herramienta cuando la máquina se apaga.

3. Configuraciones del motor del husillo

Entendemos que distintos materiales requieren diferentes métodos de refrigeración y niveles de potencia. El modelo 1325 ofrece una amplia personalización del husillo:

• Husillos refrigerados por agua: Ideales para funcionamiento continuo y a largo plazo, los husillos refrigerados por agua están disponibles en varias potencias: 1,5 kW, 2,2 kW, 3,0 kW, 3,2 kW, 3,7 kW y 4,5 kW . Son compatibles tanto con suministros eléctricos de 220 V como de 380 V . Al optar por una configuración refrigerada por agua, la máquina incluye un enfriador de agua integrado modelo 3200 .

• Fusibles refrigerados por aire: Para fábricas situadas en climas fríos o aquellas que buscan una solución de refrigeración libre de mantenimiento, están disponibles fusibles refrigerados por aire . Estos se ofrecen en rangos de potencia superiores, incluidos 2,2 kW, 3,5 kW, 4,5 kW y 6,6 kW , y también admiten configuraciones tanto de 220 V como de 380 V .

4. Opciones de mesa de trabajo para fijación del material

Fijar correctamente la pieza de trabajo es esencial para un fresado preciso. La máquina puede configurarse con dos tipos principales de mesa:

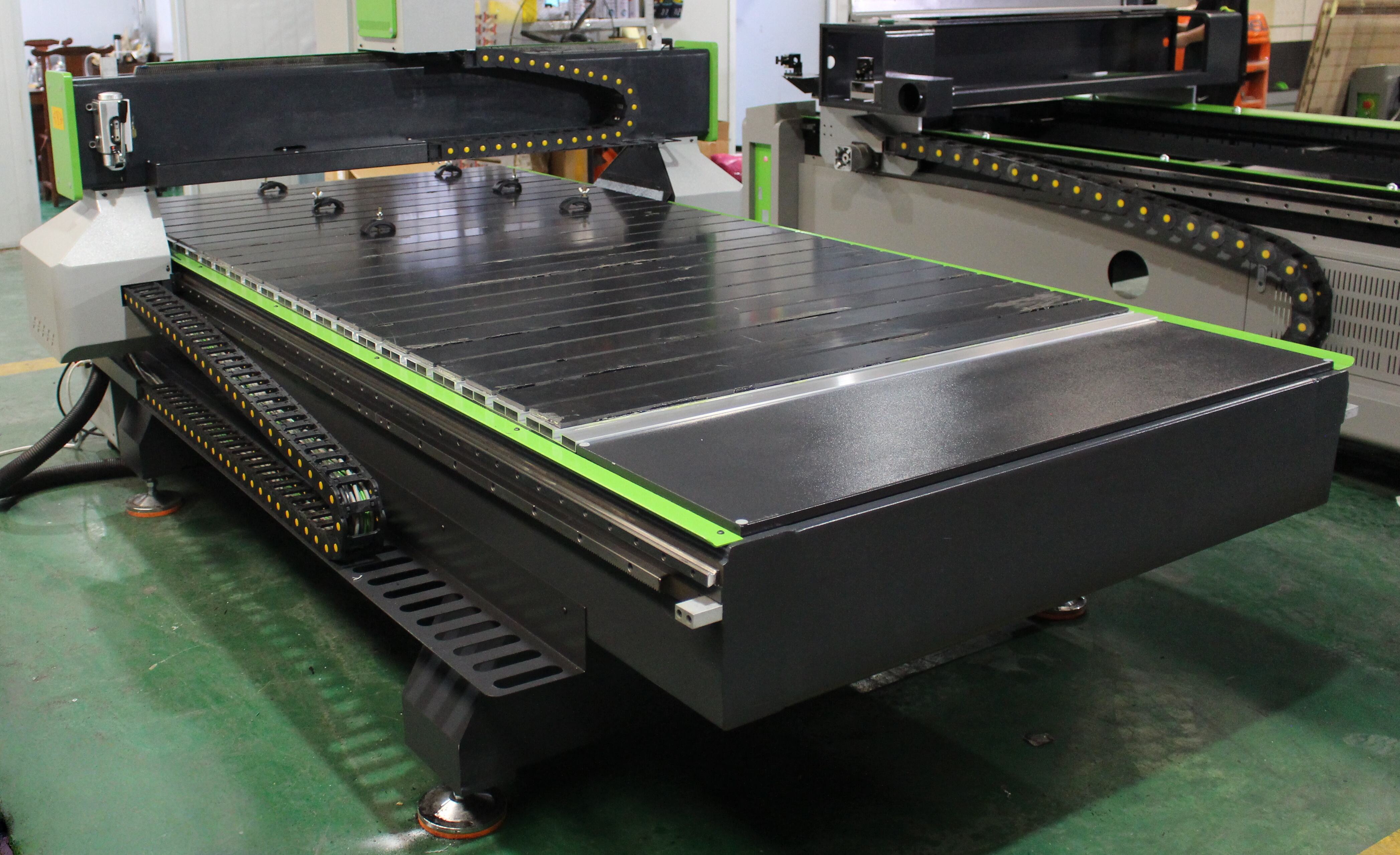

• Mesa de perfiles de aluminio: Esta es la configuración estándar y fiable, que utiliza una mesa de perfiles de aluminio . Emplea abrazaderas de ranura en T para sujetar físicamente los materiales, lo que la hace ideal para maderas pesadas y acrílicos gruesos .

• Mesa de adsorción al vacío: Para una carga y descarga rápidas de materiales, se ofrece como opción una mesa de adsorción al vacío . Este sistema utiliza una succión potente para fijar láminas planas, mejorando notablemente la eficiencia en el procesamiento de muebles de panel

5. Sistemas de control industrial

La interfaz de usuario es lo que conecta a su operario con la máquina. Ofrecemos dos vías distintas de sistemas de control, según su presupuesto y preferencias operativas:

• Sistema RichAuto A11 (altamente recomendado): Esta máquina está equipada principalmente con el sistema de control Ruizhi Tianhong (RichAuto) A11 . Esta opción premium admite un funcionamiento completamente fuera de línea , lo que significa que no se requiere un ordenador dedicado junto a la máquina. Los operarios pueden controlar directamente la fresadora mediante el controlador DSP portátil , que cuenta con una interfaz bilingüe intuitiva en inglés y chino .
• Sistema Weihong (alternativa presupuestaria): Para compradores cuyo único criterio es el costo inicial, un sistema Weihong pirateado constituye una alternativa económica disponible . Sin embargo, tenga en cuenta que requiere una conexión física constante a una computadora y depende del sistema operativo obsoleto Windows XP para funcionar .

6. Compatibilidad integral con herramientas CNC

La verdadera versatilidad de la fresadora CNC 1325 radica en su capacidad para utilizar una gran variedad de herramientas de corte con el fin de lograr distintos perfiles, chaflanes y estrategias de fresado de cavidades. La máquina es totalmente compatible con las herramientas industriales estándar, incluidas:

• Fresas helicoidales de una sola ranura

• Fresas de punta plana

• Fresas de desbaste inferior (fresas de superficie)

• Fresadoras de corte en V para la fabricación de letreros 3D y biselado

• Fresadoras de doble ranura

• Fresadoras de doble ranura en espiral
